解放双手!根据代码自动生成时序图,这款IDEA插件真香!


解放双手!根据代码自动生成时序图,这款IDEA插件真香!

在我们平时看代码的时候,往往会遇到一些流程比较复杂的方法,此时画个时序图有助于我们理解方法的执行过程。不过这些方法执行过程往往比较长,手绘时序图实在太麻烦了!今天给大家推荐一款IDEA插件,能直接根据方法生成时序图,极大提高效率!

SequenceDiagram简介

SequenceDiagram是一款能根据代码生成时序图的插件,它的功能十分强大,主要特性如下:

  • 能直接根据代码生成时序图;
  • 可以从时序图上直接导航到对应代码;
  • 可以直接在时序图上编辑类和方法;
  • 可以将时序图导出为图片或者PlantUML文件。

使用

下面我们来聊聊SequenceDiagram插件的使用,通过它来绘制一张mall项目的登录流程图。

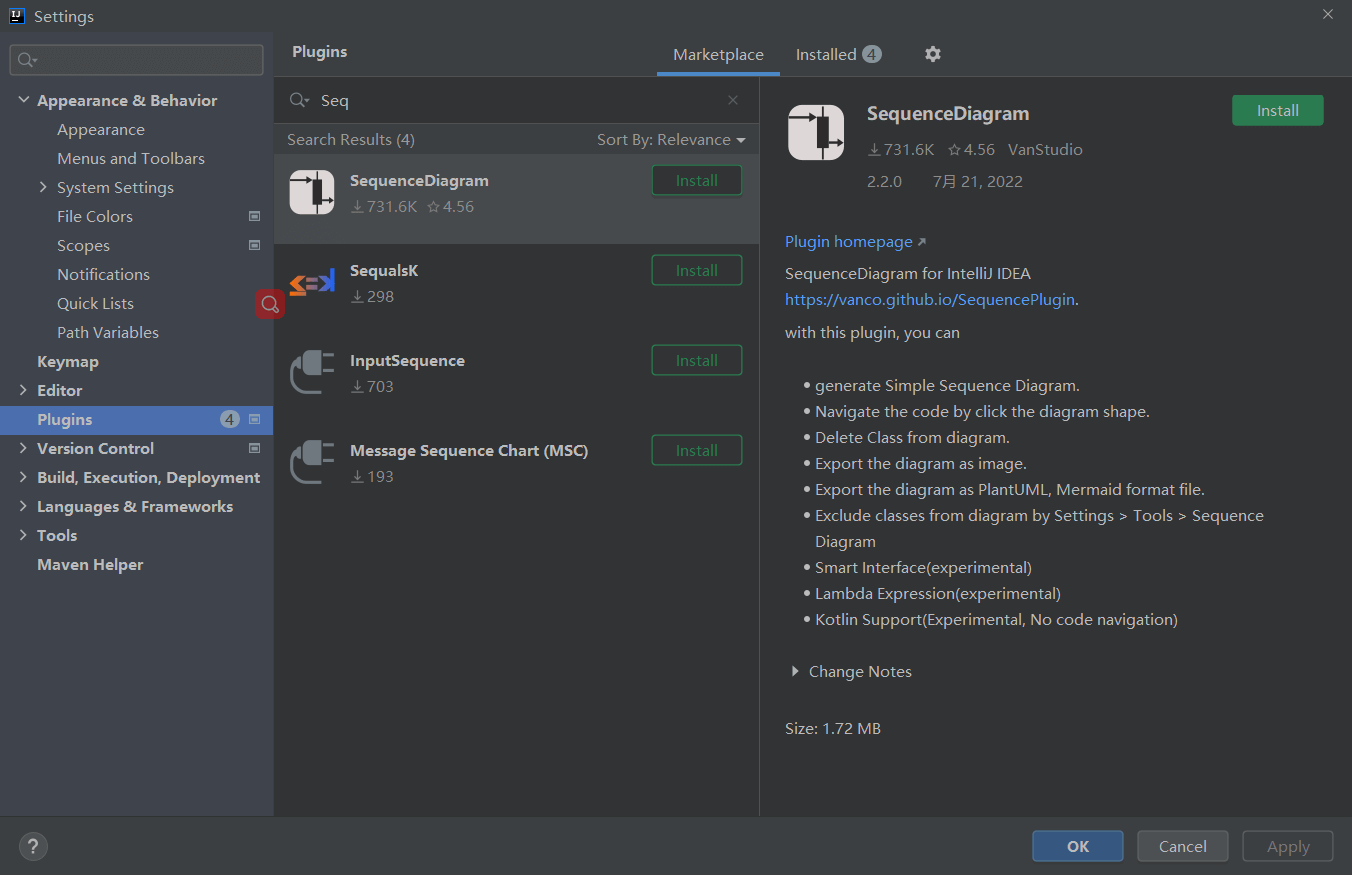

  • 首先我们需要在IDEA的插件市场中安装SequenceDiagram插件;

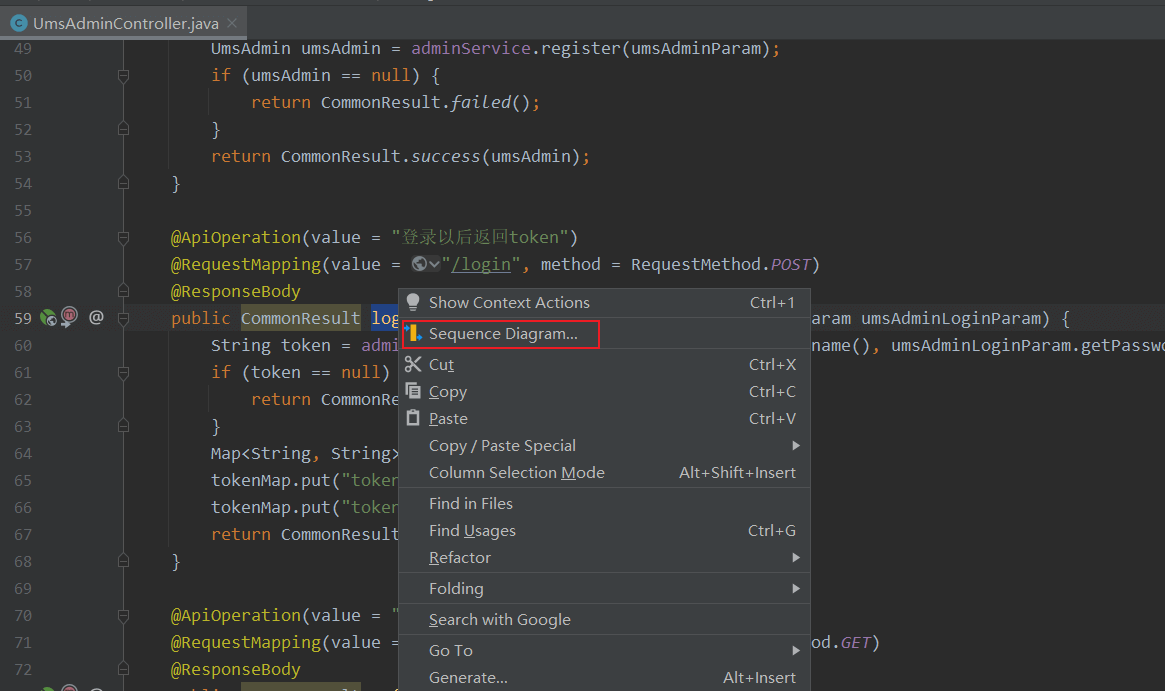

  • 然后找个方法试试,这里以我的mall项目中的登录方法为例,右键方法选择生成时序图;

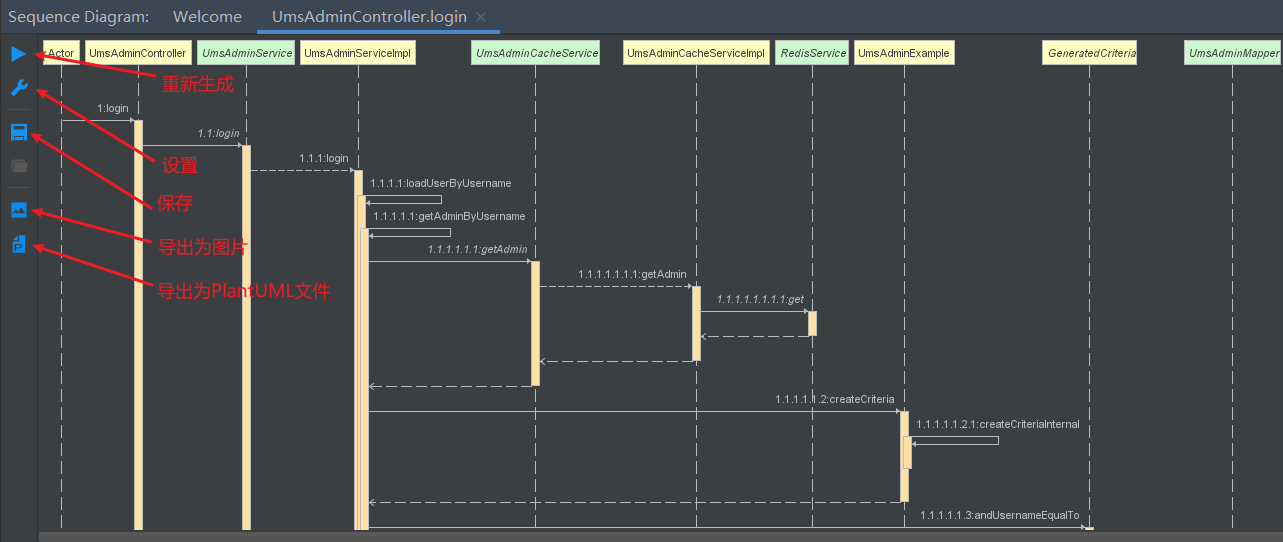

  • 此时在底部的时序图面板中可以看到生成的时序图,这里简单介绍下左侧几个按钮的用法;

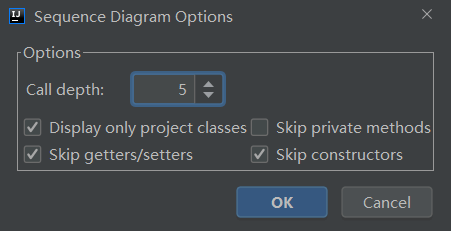

  • 点击设置按钮,我们可以进行生成层级、只显示项目中的类、跳过Getter/Setter及跳过构造函数的设置;

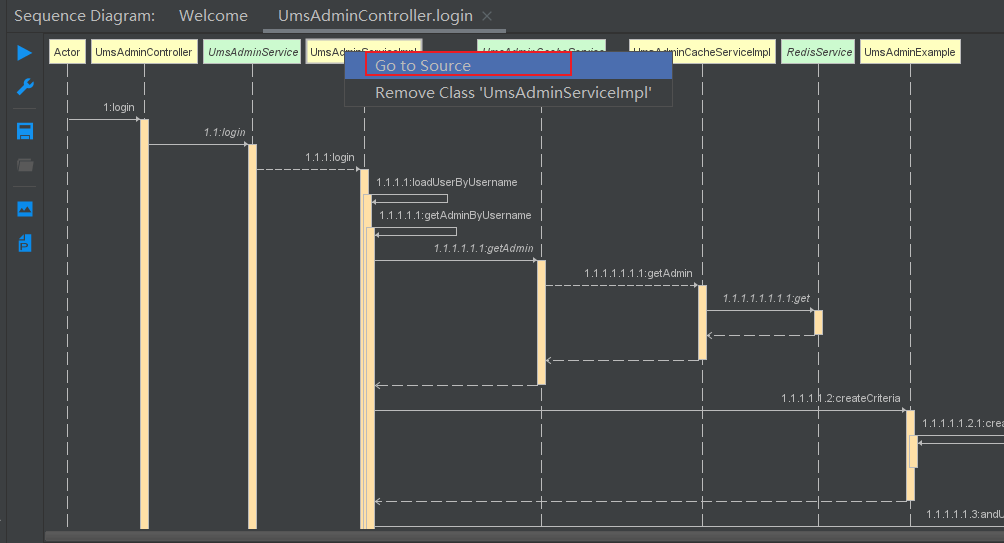

  • 在时序图中我们任选一个类或者方法,可以直接跳转到源码;

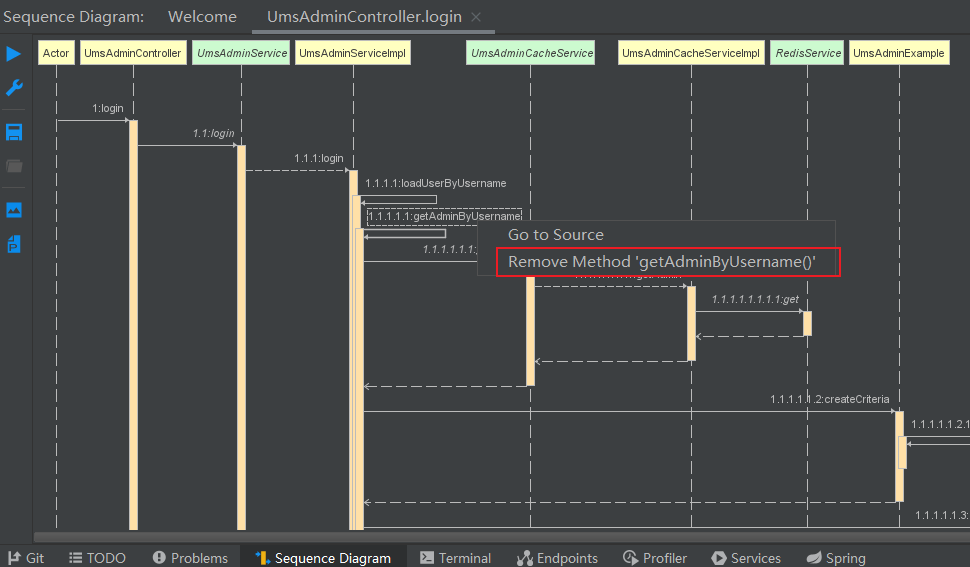

  • 直接生成的时序图有些类和方法比较多余,我们可以使用删除节点的操作来编辑下;

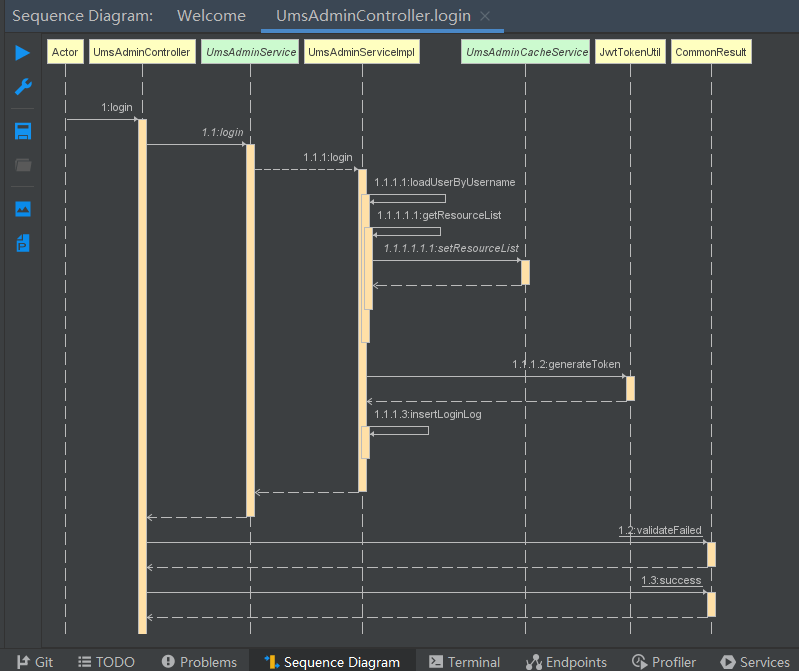

  • 经过一番精简之后,一张流程清晰的时序图就制作好了,是不是很简单!

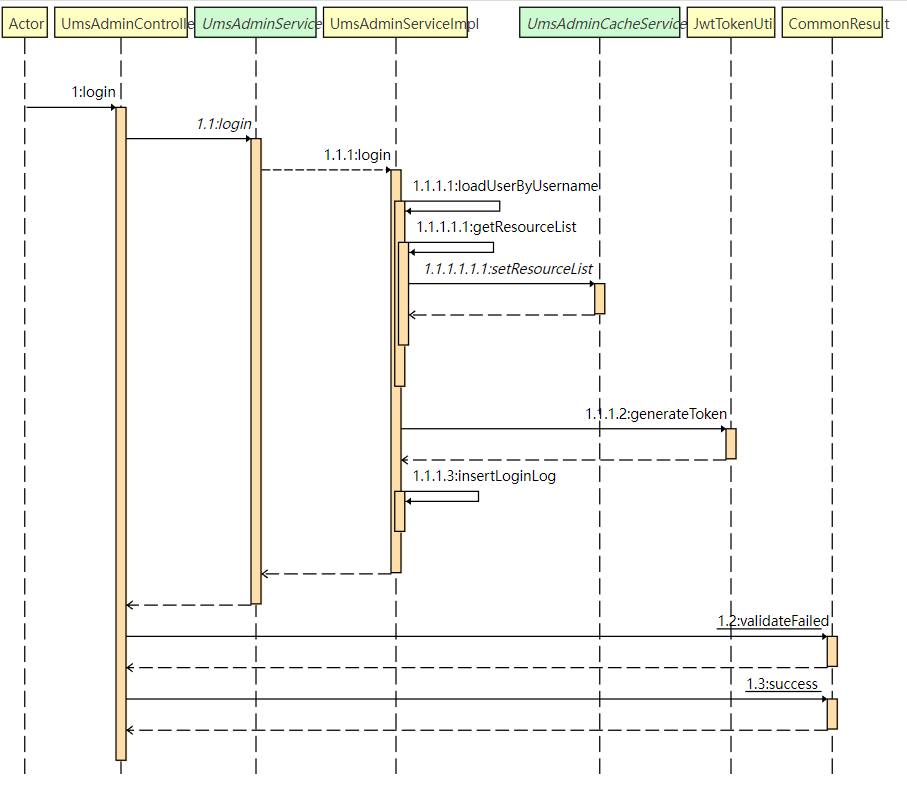

  • 我们可以导出为图片,目前只支持svg格式;

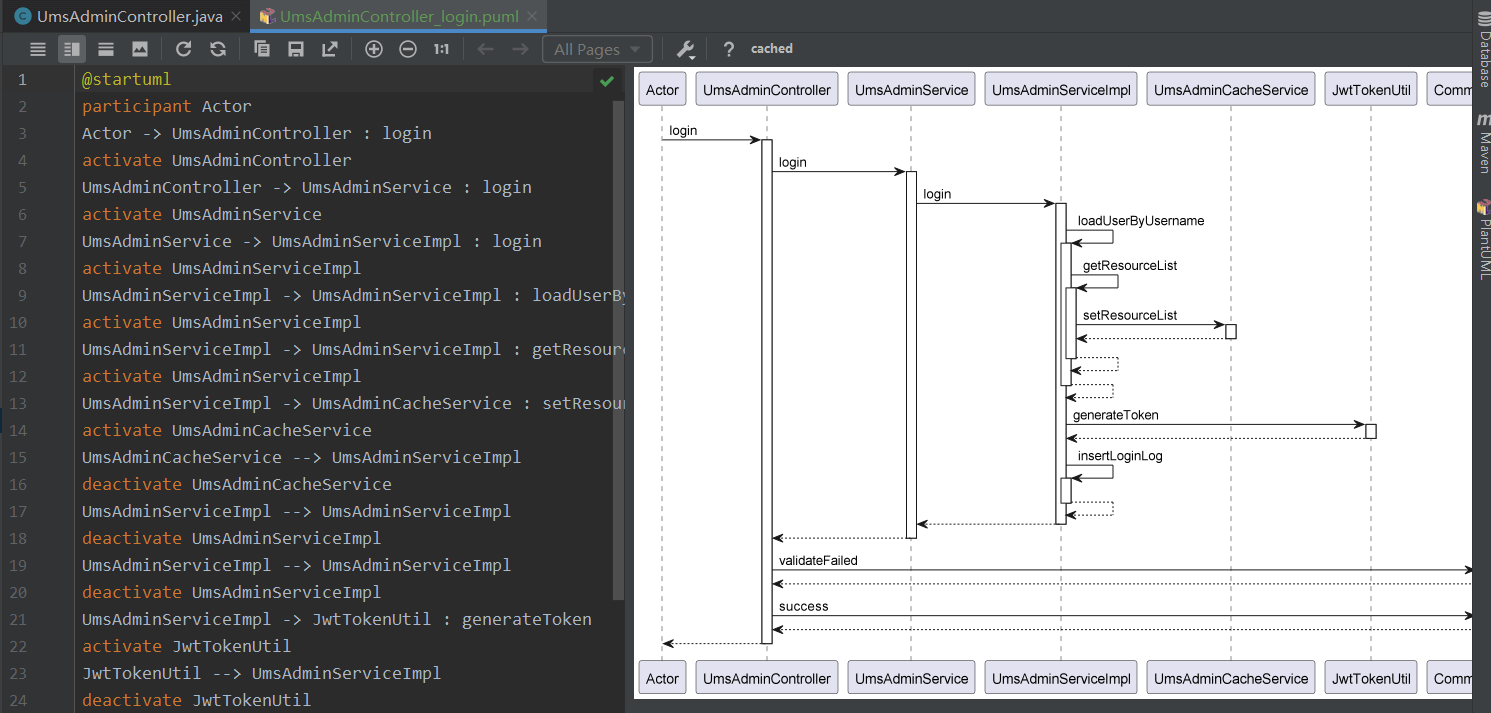

  • 安装成功后打开PlantUML文件进行预览,效果还是挺不错的;

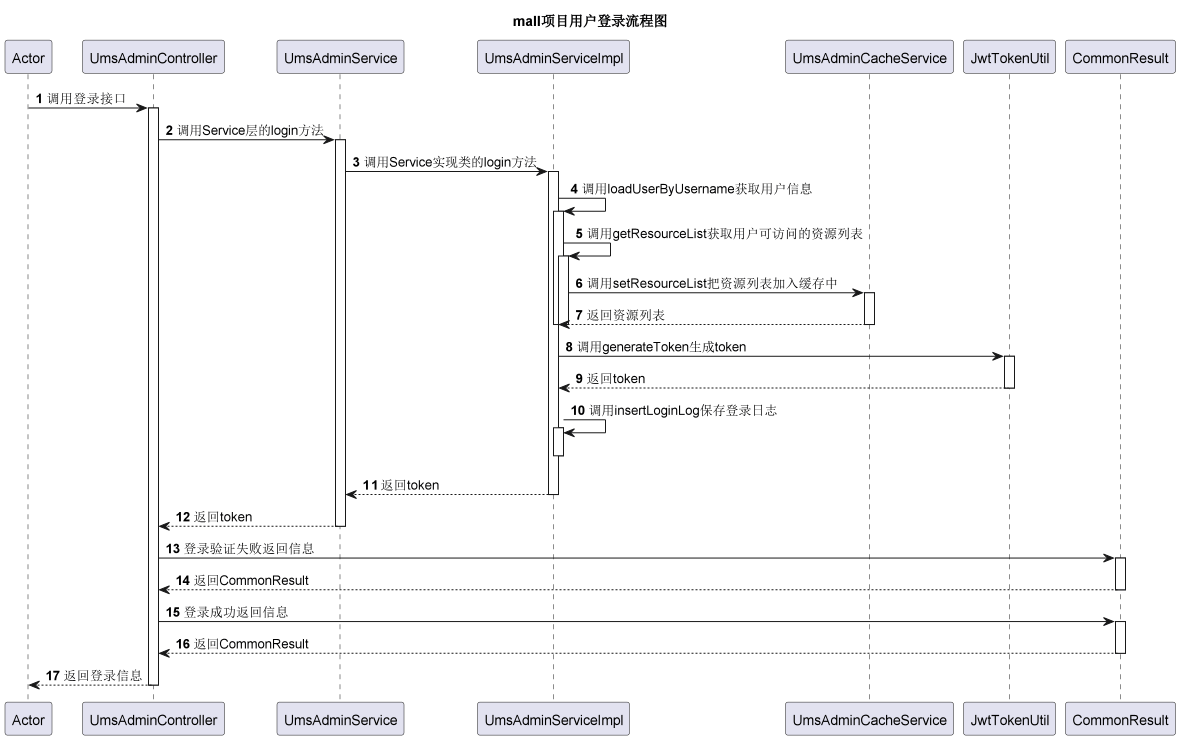

  • 自动生成的注释全是方法名称,如果我们想要改成有意义的中文注释,可以使用PlantUML插件进行修改,修改完成后效果如下。

总结

绘制时序图,确实有助于我们对复杂方法执行流程的理解,不过手绘实在太麻烦了。我们可以通过SequenceDiagram来生成最初的时序图,然后去除一些无用的类和方法,再通过PlantUML插件进行修改,这样就可以快速得到一份满意的时序图了,大家感兴趣的不妨尝试下!

参考资料

官方网站:https://github.com/Vanco/SequencePlugin
