mall数据库表结构概览


mall数据库表结构概览

mall是一套电商系统,后台系统主要包括商品管理、订单管理、营销管理(运营管理+促销管理)、内容管理、用户管理等模块,本文主要对这些模块的数据库表结构及功能做大概的介绍。

商品管理

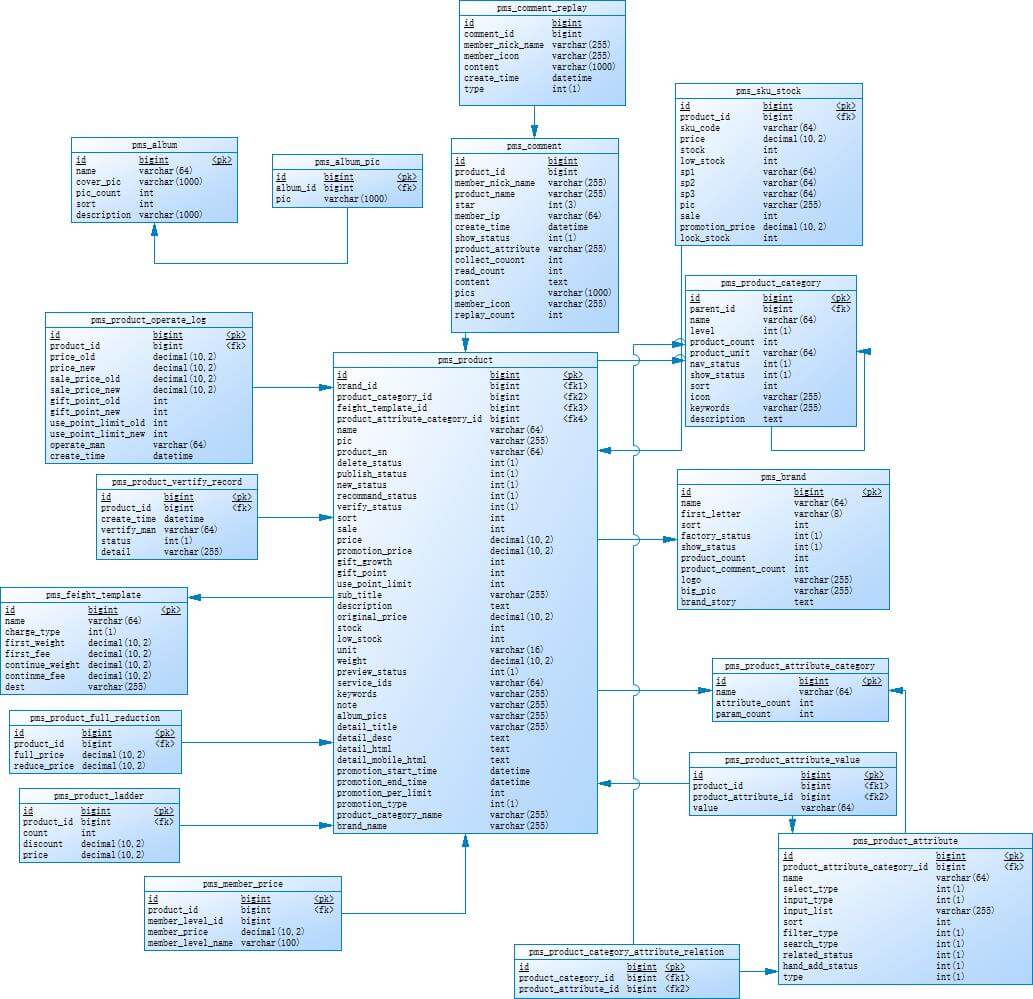

数据库表结构

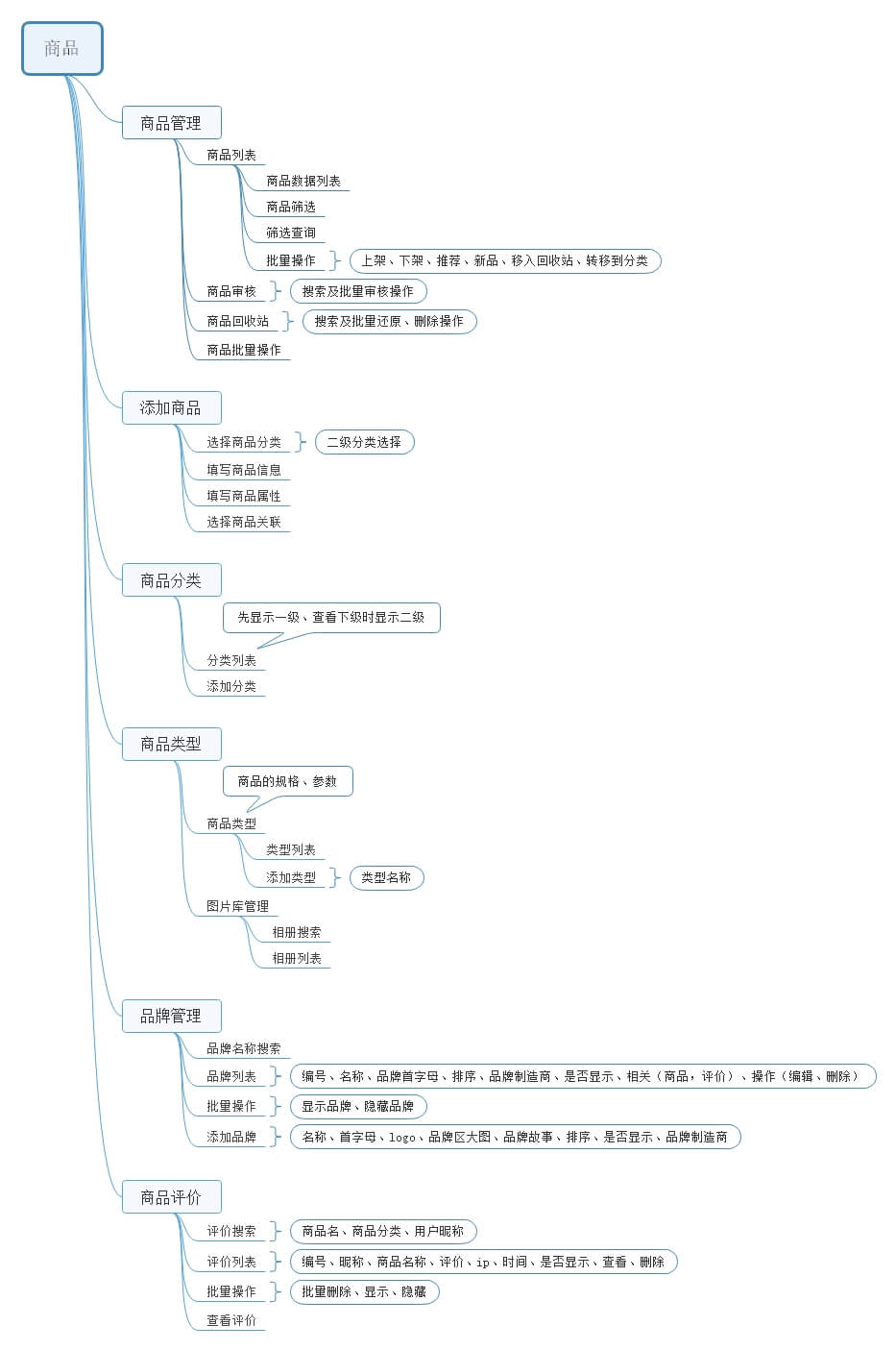

功能结构

订单管理

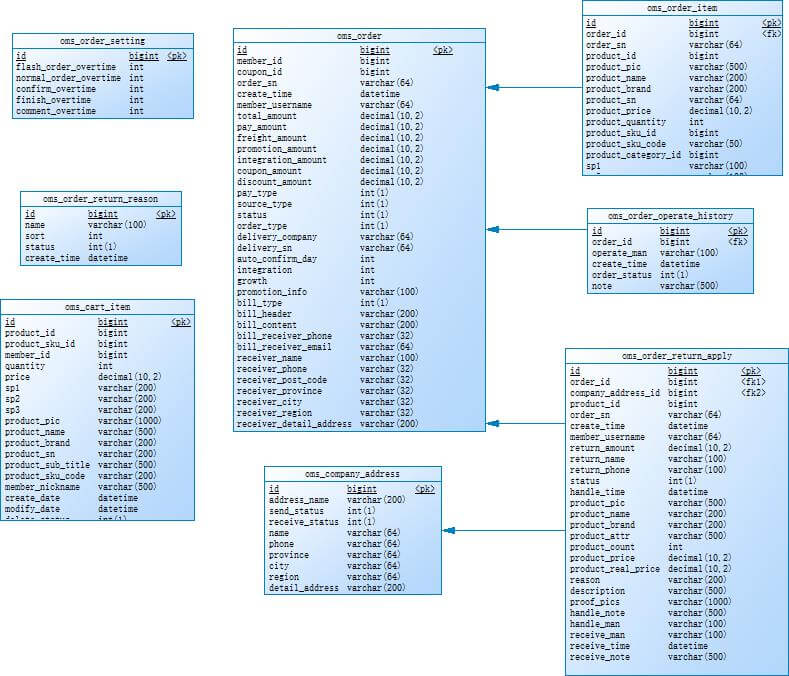

数据库表结构

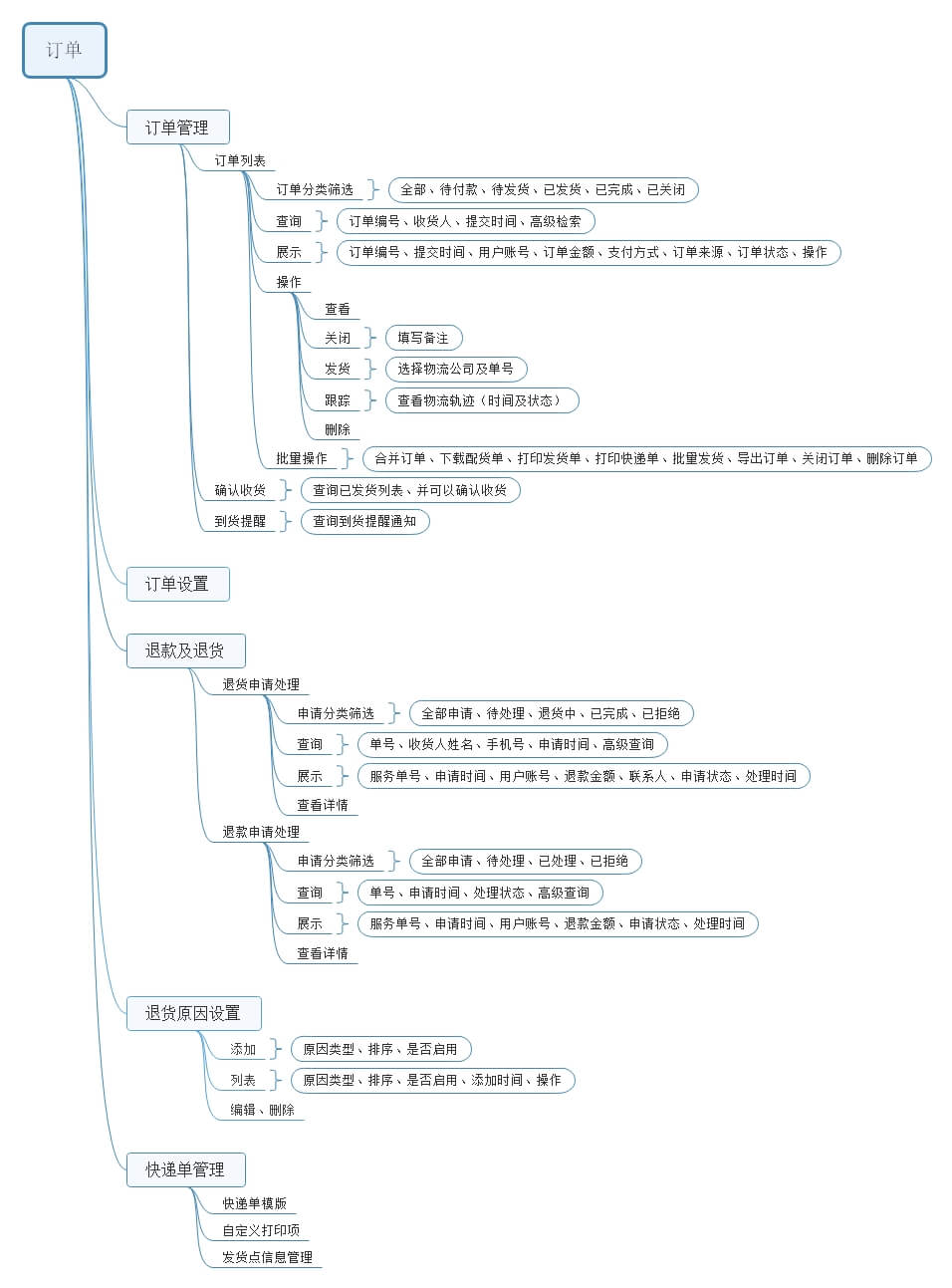

功能结构

营销管理

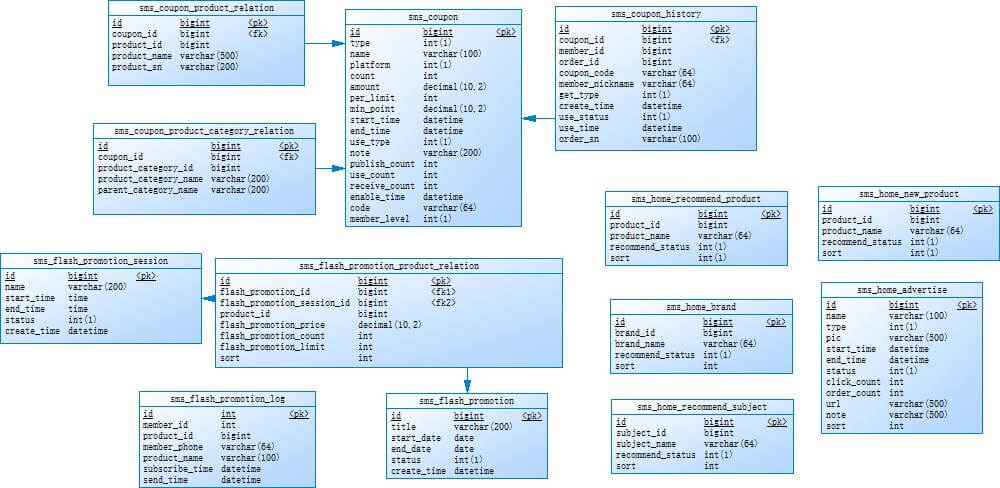

数据库表结构

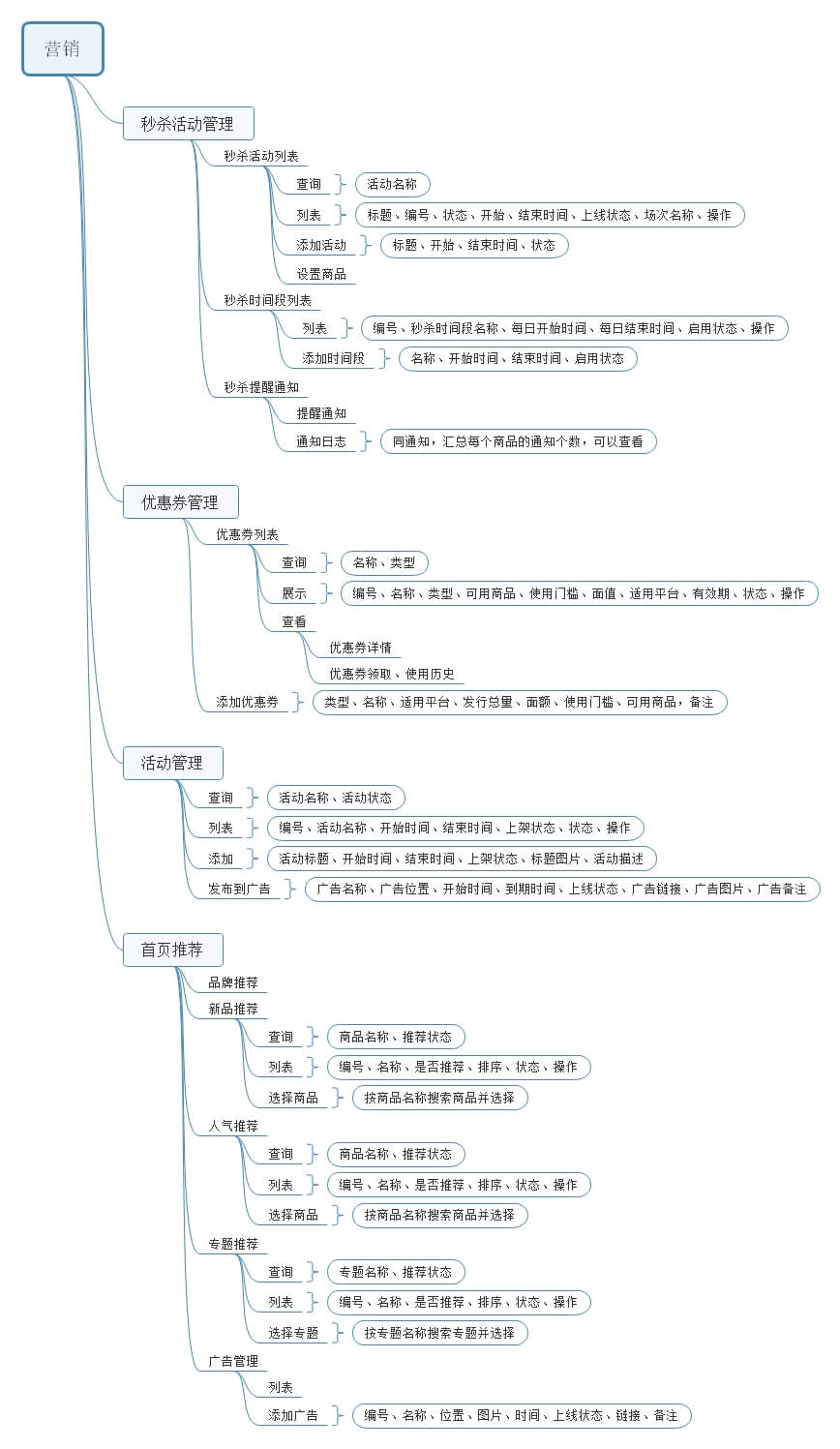

功能结构

内容管理

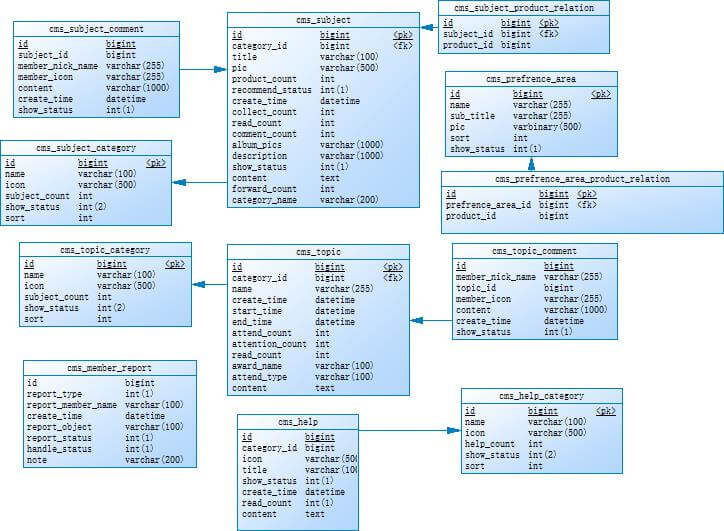

数据库表结构

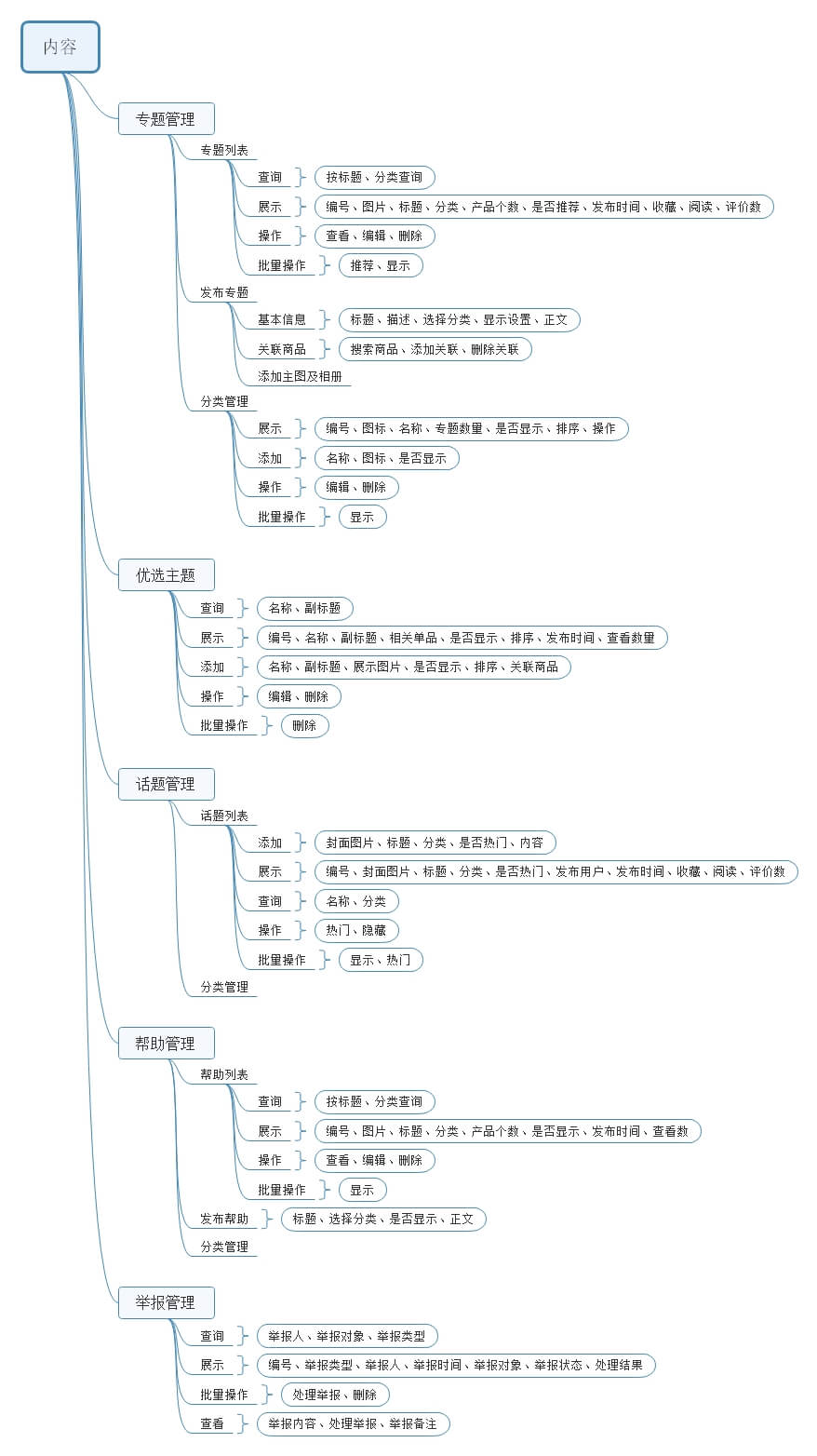

功能结构

用户管理

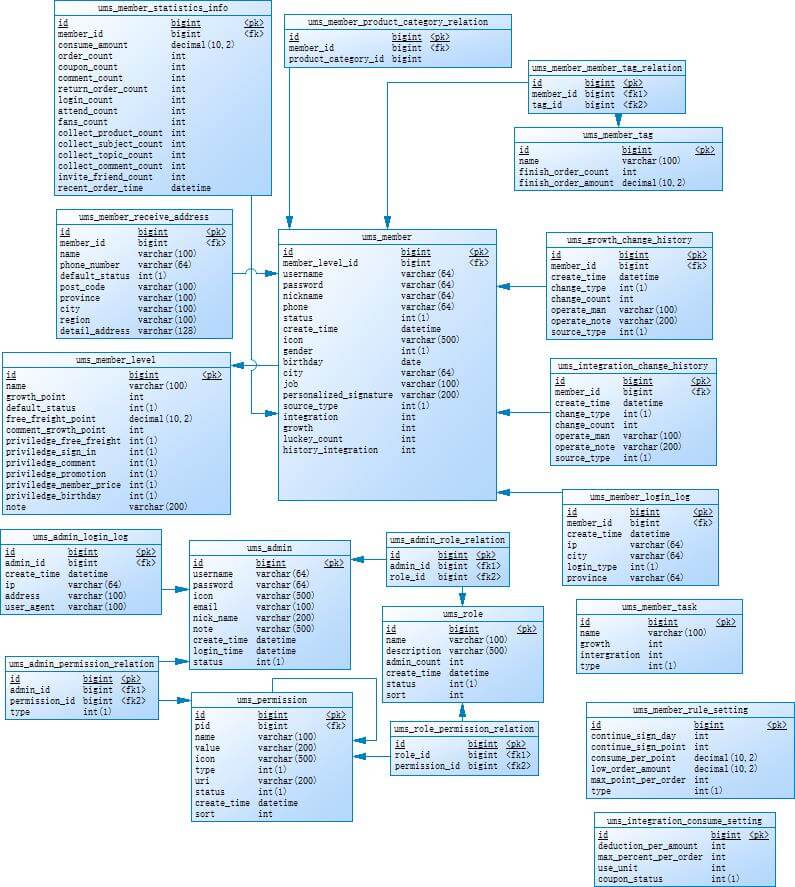

数据库表结构

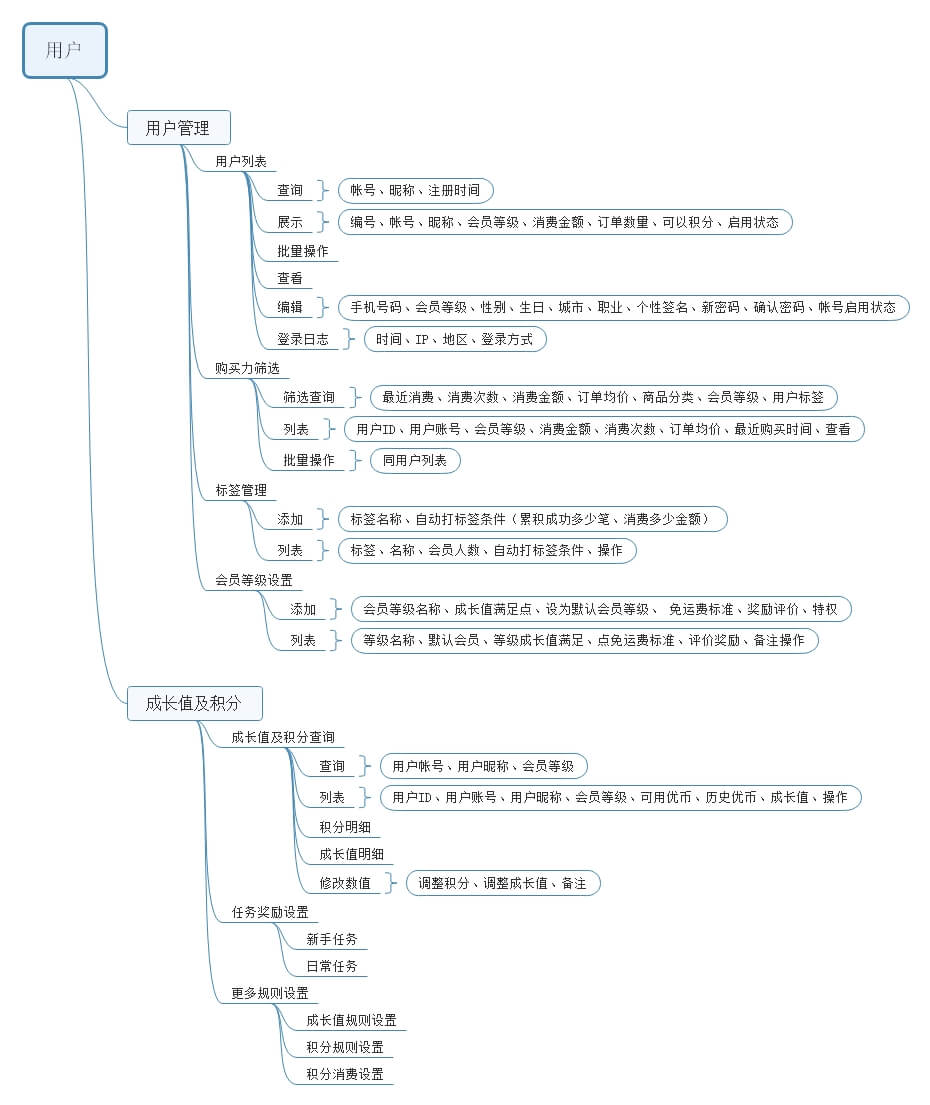

功能结构

注意:部分功能暂未实现,只是对表结构进行了设计,商品管理、订单管理、营销管理大部分功能均已实现。

相关资料

PowerDesigner数据库设计文件

  • 商品管理:https://github.com/macrozheng/mall-learning/blob/master/document/pdm/mall_pms.pdm
  • 订单管理:https://github.com/macrozheng/mall-learning/blob/master/document/pdm/mall_oms.pdm
  • 营销管理:https://github.com/macrozheng/mall-learning/blob/master/document/pdm/mall_sms.pdm
  • 内容管理:https://github.com/macrozheng/mall-learning/blob/master/document/pdm/mall_cms.pdm
  • 用户管理:https://github.com/macrozheng/mall-learning/blob/master/document/pdm/mall_ums.pdm

MindMaster功能思维导图

  • 商品管理:https://github.com/macrozheng/mall-learning/blob/master/document/mind/pms.emmx
  • 订单管理:https://github.com/macrozheng/mall-learning/blob/master/document/mind/oms.emmx
  • 营销管理:https://github.com/macrozheng/mall-learning/blob/master/document/mind/sms.emmx
  • 内容管理:https://github.com/macrozheng/mall-learning/blob/master/document/mind/cms.emmx
  • 用户管理:https://github.com/macrozheng/mall-learning/blob/master/document/mind/ums.emmx

使用到的工具
